Опыт работы с радиостанцией Quansheng UV-K5

Общее

Вся известная информация доступна на гуглодиске.

Там вы найдёте инструкцию, фото внутренностей, фото разобранной антенны, спецификации на чипы, софт для прошивки, разные версии прошивок, мою утилиту для быстрого забития каналов и что-нибудь ещё. =)

Фичи

• Если отключить звук кнопок (BEEP), отклик становится в разы быстрее
• Сканировать можно удерживая стрелки
• Удобно использовать скан-листы: один для топ-каналов, второй для остальных не вещающих постоянно.
  Например
  1: PMR + службы + 2 м;
  2: LPD + PMR + службы + 2 м + неподтверждённые частоты сигналов
• Чтобы подсветка не гасла и чтобы остановить сканирование, жмите кнопку EXIT
• Чтобы вызывать быстро нужное меню, запомните его номер и вводите в режиме меню
• Буква S в верхнем-левом углу это вход в режим энергосбережения SAVE
• Чтобы запретить передачу на каком-то из каналов, вбейте частоту передачи заранее где передача невозможна
• Чтобы подсмотреть частоту выбранного канала, нажмите F+*
• Каналы диапазонов удобнее записывать так, чтобы первый из диапазона находился на XX1 номере канала. Например LPD + PMR: 1-69, 71-78
• Часто используемый канал можно поставить на 1-CALL (30). Тогда нажимая F+9 выпопадёте на этот нанал.
• Станция заряжается корректно от USB только в выключенном состоянии.
• Если не работает скремблер, выключите рацию, зажмите PTT и верхнюю функциональную кнопку, включите удерживая их. В меню появится последний пункт меню SCREN (scrambler enable), выставьте на ON.
• Пока при сканировании каналов скорость небольшая. Для сканирования например LPD диапазона в uvmod_kitchen можно прописать один из диапазонов как 433.075 - 434.775 МГц и перейдя на этот диапазон через F+1, зажать кнопку сканирования, предварительно выставив шаг в 25 кГц.

Про приём на стандартную антенну

• Авиа диапазон принимает получше чем HRD-747
• Спутники Satcom принять на стандартную резинку не удалось в Новосибирске, только на уровне шума с самодельной недоантенной =) Вне города принимал на 29 частотах и на 3-4 частотах открывал репитер даже удалось провести связь с г.Ломоносов через UFO 11.
• Речной (300МГц) диапазон принимает на 4/5. Шумодав правда в квартире плохо открывается.
• VHF (2м) принимает на уровне Baofeng uv-5r, т.е. вполне нормально
• UHF принимает на ура, лучше всех антенн-резинок. Связь на 4/5 на расстоянии 7.5 км в городе, при наличии нескольких зданий, перекрывающих распространение сигнала.
• FM вещалки принимает хорошо, но качество приёма зависит от положения антенны. HRD-747 принимает даже со сложенной антенной в любом положении
• Для звука аналогового ТВ не хватает ширины полосы. Но что-то разобрать можно
• NOAA (137.915 МГц) принимает, но слабо, на уровне шума

Штатная антенна меняет резонанс в зависимости от приближения тела человека к утолщению антенны (где расположен конденсатор). Поэтому пользоваться гарнитурой на диапазоне 70см не лучшая идея.

Про приём на другие антенны

• На диполь из линеек ВНЕ города принимает Сатком на 4,5/5
• На телескоп принимает Сатком значительно хуже, около 3/5

Про каналы

Файл с частотами LPD, PMR каналов: GoogleDrive или GitHub.

Как видно, файл XML формата, можно при желании создать программно.

Про сканирование

Сканирует быстро (по сравнению с другими бюджетными портативками): 8 выборок в секунду. Для сканирования каналов их надо добавить в скан-лист.

Можно сканировать удерживая стрелки вверх или вниз. Так будет слышно сигнал в момент прохода по частотам и можно будет вернуться назад, а не как по умолчанию на предыдущий сигнал, открывавший шумодав.

Чтобы не пропустить широкополосные сигналы, из-за особенности шумодава, лучше сканировать с широкой полосой пропускания.

Про шумодав

Всё что выходит за пределы полосы пропускания, считается шумом. Поэтому например при приёме звука аналогового ТВ на громких звуках звук пропадает.

Про чувствительность и избирательность

Чувствительность и избирательность лучше, чем у р/с на RDA чипах.

Сравнивая с супергетеродином (Quansheng TG-UV2+), UV-K5 с помехой на частоте (что-то вроде несущей) открывается реже, чем супергетеродин.

Про мощность передачи на разных диапазонах

Открыть полный размер

За информацию и труд спасибо Al, Marcos

Про чувствительность

Про разлочку передачи на других диапазонах

Передача на других заблокированных диапазонах возможна, но неоправдана из-за низкой мощности. Для разлочки при включении зажмите первую функциональную кнопку (под PTT) и PTT. Появятся новые пункты меню, где можно так же запретить передачу на ненужных частотах. Я выбрал для себя стандарт FCC, т.к. есть возможность передавать на PMR частотах и не залезать выше 148 и 450 МГц ;).

Варианты стандартов разрешённой передачи:

• FCC: 144-148; 420-450 МГц
• CE: 144-146; 430-440 МГц
• NORMAL(по умолчанию): 136-174; 350-400; 400-470 МГц

Про внутренности

Основной приёмопередающий чип Beken BK4819.

Чип с прошивкой, процессор DP32G030.

Приёмник FM 88—108 (64—108) МГц Beken BK1080.

Усилитель мощности звука 1W LN4898.

Дисплей ST7565.

Two-wire Serial EEPROM BL24C64.

Фото внутренностей смотрите на GoogleDrive.

Чип BK4819 прямого преобразования, не супергетеродин, но лучше чем RDA.

Про прошивки

Готовые сборки можно скачать в репозитории Tunas1337.

Кухня модов для сборки своих модов. Инструкция по работе с кухней от Megajolt.

Прошивки со встроенным S-метром, спектром.

Прошивки от энтузиастов в Телеграм группе.

Официальные прошивки (см. Uvk5 firmware): оф. сайт Quansheng.

Кабель для прошивки используется такой же, как для Baofeng UV-5R. То есть, с чипом.

В режим прошивки при подключенном кабеле вводится через выключение, включение при нажатой PTT.

Началась работа над OpenRTX под UV-K5.

Сам тоже начал ковырять прошивку: утилита для раскодирования/закодирования.

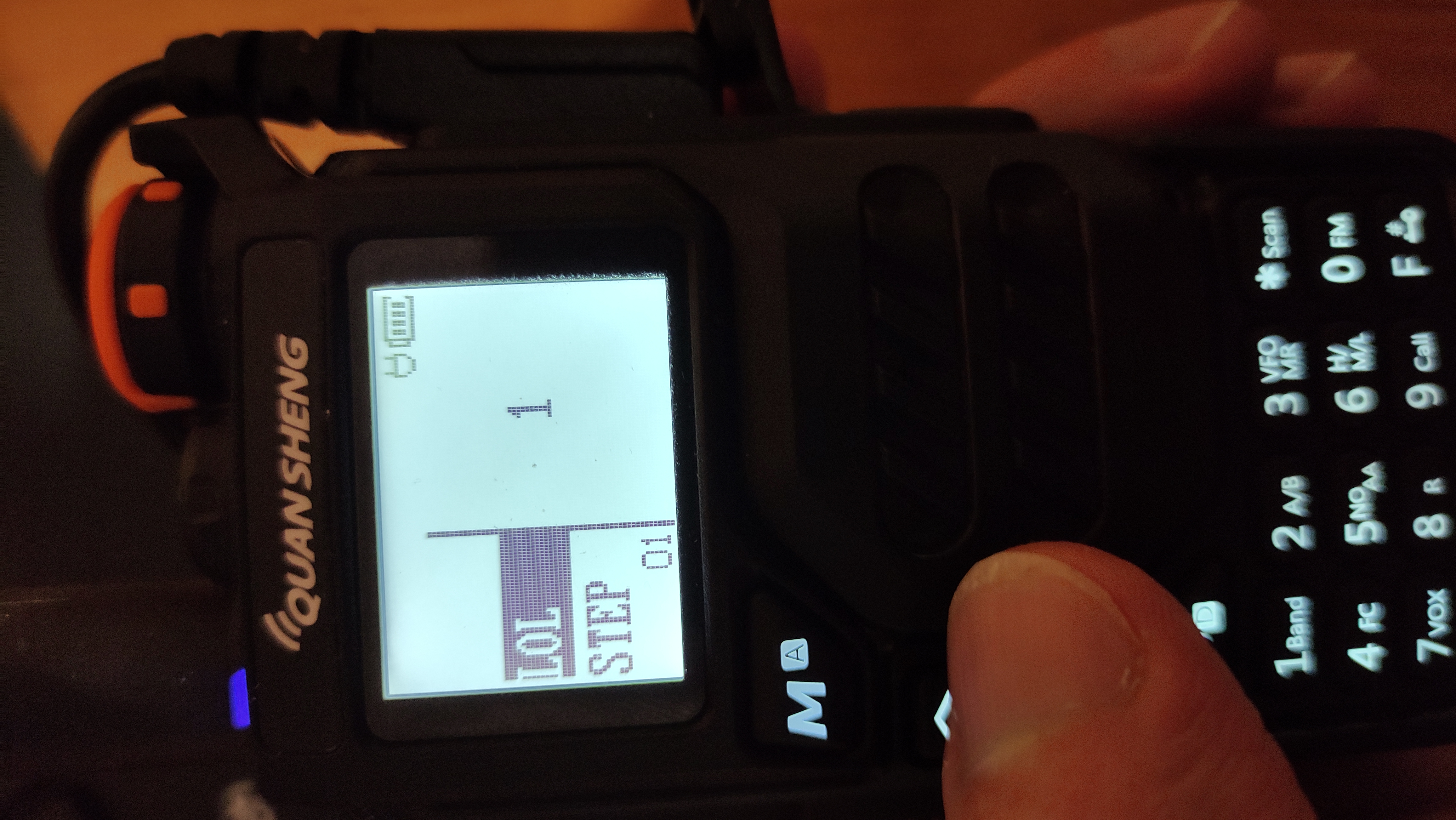

Так же работаю над спектром, публичная версия в релизах (uv_k5_26_spectrum_fagci).

Новые версии спектра на базе опенсорсной прошивки в открытом доступе: uv-k5-firmware-fagci-mod.

Галерея с демонстрацией возможностей прошивки

Если родной прошивальщик ругается на большой размер файла, шить через UVMOD веб кухню

Инструкция от Павел Тимофеевич:

1. Открыть сайт UVMOD
2. Справа убрать галку "Using stock v26 firmware"
3. Выбрать заранее скачанную прошивку кнопкой "Browse"
4. Нажать кнопку "Patch firmware"
5. Нажать кнопку "Flash directly"
6. В открывшемся окне выбрать COM-порт кабеля для программирования и нажать кнопку "Подключение"

❕Если прошивка не началась, повторить пункты 5, 6

Разбор прошивки

Архив расшифрованной прошивки и оригинала: v2.01.23.

Файл прошивки зашифрован 128 байтовым xor.

Из твиттера по заливке модифицированной версии прошивки:

Все, что вам нужно сделать, чтобы отправить произвольный код, — это вставить действительную 16-байтовую версию по смещению 8192 и добавить странную 16-битную «контрольную сумму» в конце данных, чтобы все было хорошо.

Устройства на том же чипе

QuanSheng / Anysecu / Wurui / Lseng UV-K5 (Наш аппарат) Telegram RU, Telegram EN, Мой плейлист на YouTube.

Radtel RT-890 Telegram.

Бренды данной радиостанции

• Quansheng UV-K5
• Anysecu UV-K5
• Wurui UV-K5
• Lseng UV-K5
• Alafone UV-K5
• Ruyage uv3d
• TodoRadio.cl multiband 2023
• Radtel RT-590
